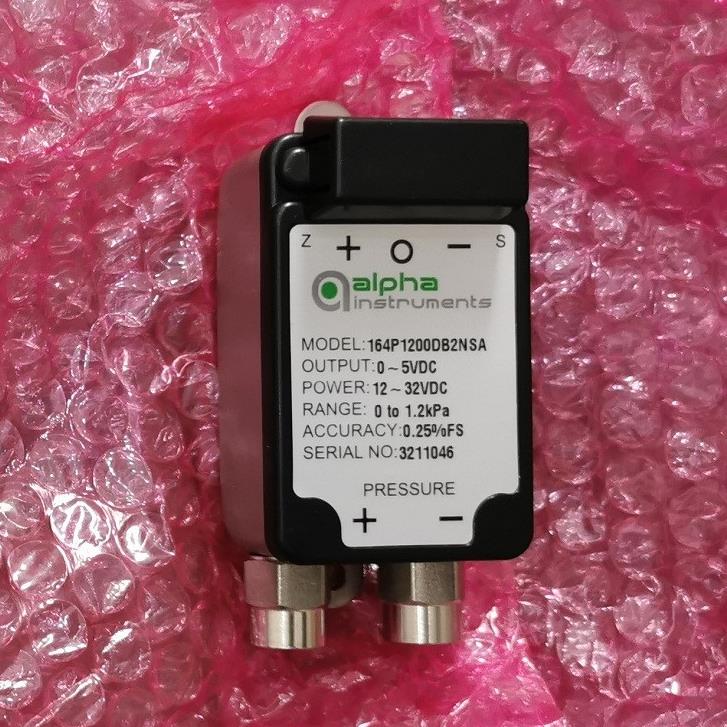

ALPHA164P1200DB2NSA差压变送器 alpha压力传感器

产品简介
天津德米尔ALPHA164P1200DB2NSA差压变送器 alpha压力传感器，核心部件是一个电容式压力敏感元件，由不锈钢膜片与固定电极构成一个电容，其值随压力变化而变。可用来测量差压或表压，输出为0-5V，0-10V，4-20mA，也可以特制为其他输出。alpha阿尔法164微压差压变送器 压差传感器，在室温下精度为±0.8％FS，0.4％FS 或0.25％FS。温度补偿范围在-5～＋75℃，温度影响小于±0.05％FS／℃，响应时间50毫秒。广泛应用于暖通空调，环境污染控制，洁净工程，医疗仪器及设备，烘箱增压及炉膛风压控制，天然气、煤气管网监测，井下通风和电厂风压监测等领域。 性能规范
 性能参数                        标准            特选            特选
 精度RSS*(恒温下）            ±0.8%FS        ±0.4%FS       ±0.25%FS
 非线性（*佳拟合直线）       ±0.78%FS       ±0.33%FS       ±0.20%FS
 迟滞                         ±0.20%FS       ±0.20%FS       ±0.10%FS
 非重复性                     ±0.10%FS       ±0.10%FS       ±0.10%FS
温度影响
补偿范围：-18～＋75℃
零点/满程偏移：＜0.05％FS／℃
*大静压：100KPa（15PSI）
过    载：正负向均为100Kpa
预热漂移：±0.1％FS
安装位置影响：工厂标定时将传感器垂直放置，为确保产品精度，其它位置安装时对零点做 必要的微调。
*RSS：非线性、迟滞、非重复性的方和根
环境和机械参数
工作温度：-18～+75℃
存放温度：-54～+85℃
电气连接：接线端子
压力连接：3／16"塔形压力接口，另有φ8mm塔头或G1/8内管螺纹压力接口可选
输出调节：打开上滑盖，可对零点/满程进行微调
压力介质：空气或其它非导电性气体
壳    体：ABS，94V-0
重 量 约：245克
安    装：外形及安装尺寸见图1 `
电气参数（电压型）
电    路：三线（+EXC，—EXC，OUTPUT)，误接线保护
供电电压：16~32VDC/16~30VAC(其它供电电压可选)
输    出：0-5VDC，0-10VDC
输出阻抗：≤5.0OHMS
*工厂标定时采用50KΩ负载进行标定，0-5VDC输出可在负载≥5KΩ时工作，0-10VDC输出可在负载≥10KΩ时工作
**零点输出：出厂设定在±25mV（0-5VDC)，±50mV（0-10VDC)
  满量程输出：出厂设定在±25mV（0-5VDC)，±50mV（0-10VDC)
电气参数（电流型）
电    路：两线（+EXC，—EXC），误接线保护
输    出：4-20mA
双向零点输出：12mA
供电电压：16-32VDC (参见图2，可查出*大环路电阻值）
外部负载：0-800OHM
*工厂标定时采用250KΩ负载,24VDC电源
**零点输出：出厂设定在±0.08mA   满量程输出：出厂设定在±0.08mA
 全系列alpha差压传感器
Alpha阿尔法Model 161微差压传感器，Alpha阿尔法Model 162微差压传感器
Alpha阿尔法Model 164微差压传感器，Alpha阿尔法Model 165微差压传感器
Alpha阿尔法Model 166微差压传感器，Alpha阿尔法Model 167微差压传感器
Alpha阿尔法Model 168微差压传感器，Alpha阿尔法Model 175微差压传感器
Alpha阿尔法Model 178微差压传感器，Alpha阿尔法Model 179微差压传感器
Alpha阿尔法Model 186微差压传感器，Alpha阿尔法Model 361微差压传感器
Alpha阿尔法Model 516微差压传感器，Alpha阿尔法Model DP18微差压传感器
Alpha阿尔法Model 178A 差压传感器,  Alpha阿尔法Model DP28微差压传感器
天津德米尔自动化设备有限公司提供全系列阿尔法alpha微差压传感器/差压变送器
 产品选型
