    DME-LUGB涡街流量计-涡街流量传感器德米尔工厂直供

    产品型号： 工厂直供
    品  牌： 德米尔
    • 5-9 台
      ￥1688.00
    • 10-19 台
      ￥1588.00
    • ≧20 台
      ￥1388.00
    所 在 地： 天津河东区
    更新日期： 2024-04-19
    详细信息
    | 询价留言

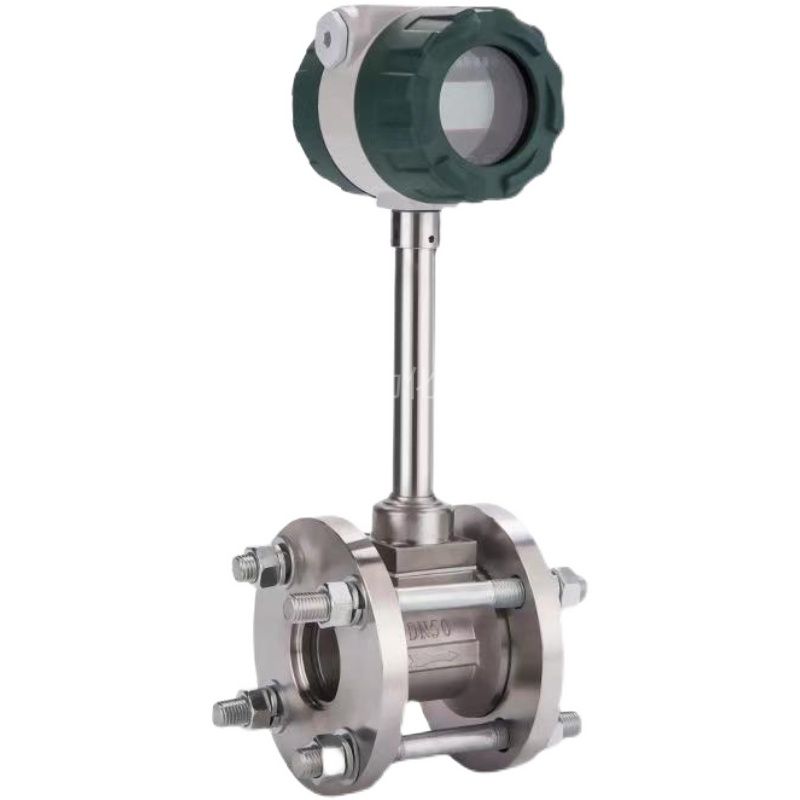

    DME-LUGB涡街流量计-涡街流量传感器德米尔工厂直供
    概述
    天津德米尔精品系列DME-LUGB型涡街流量计（流量传感器）是流量测量和自动控制的重要仪表，可适用于气体、液体、蒸汽的流量测量，广泛用于石油、化工、冶金、热力、纺织、造纸、电力、环保及市政建设等行业。

    DME-LUGB涡街流量计-涡街流量传感器德米尔工厂直供

    技术参数
    1、测量介质：液体、气体、蒸汽
    2、公称通径：DN15～DN300（满管式）；DN150～DN2000(插入式)
    3、介质温度：-40～100℃（常温）；-40～250℃（中温）；-40～350℃（高温）
    4、公称压力：1.6MPa、2.5MPa、4.0MPa(>4.0协议供货)
    5、精    度：±1%R，±1.5%R（满管式）；±1.5%R，±2.5%R（插入式）
    6、供电电源：24VDC（三线制脉冲输出型及二线制电流输出型）；3.6V锂电池；
    12VDC（三线制脉冲输出）；双供电
    7、本体材质：304(其它材料协议供货)
    8、防护等级：IP65(其它防护等级协议供货)
    9、环境条件：温度-20℃～55℃，相对湿度5%～90%，大气压力86～106kPa。
    功能特点
    1、具有较宽的测量量程范围、精确度高、压损小， 具有高可靠性和长期稳定性。
    2、结构简单，安装维护方便，无可动部件、无机械磨损。
    3、全新的外观设计，本体采用精密铸造工艺，外形美观，耐高温、抗腐蚀性强。
    4、常用信号有脉冲或者模拟信号，信号稳定，抗干扰能力强。
    安装示意图

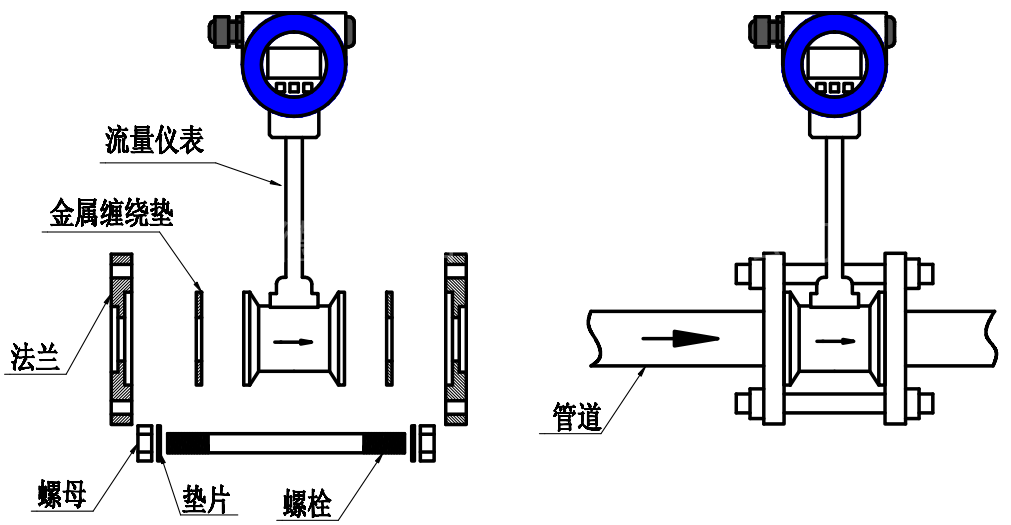

    1、法兰卡装式的管道安装
    （1）对法兰与管道进行点焊定位。
    （2）将流量计取下，把法兰按要求焊接好，并清理管道内所有凸出部分。
    （3）在法兰的内槽内装上与管道通径相同的密封垫圈，将流量计装入法兰中，流量计的流向标应与流体方向相同，然后用螺栓紧固好。

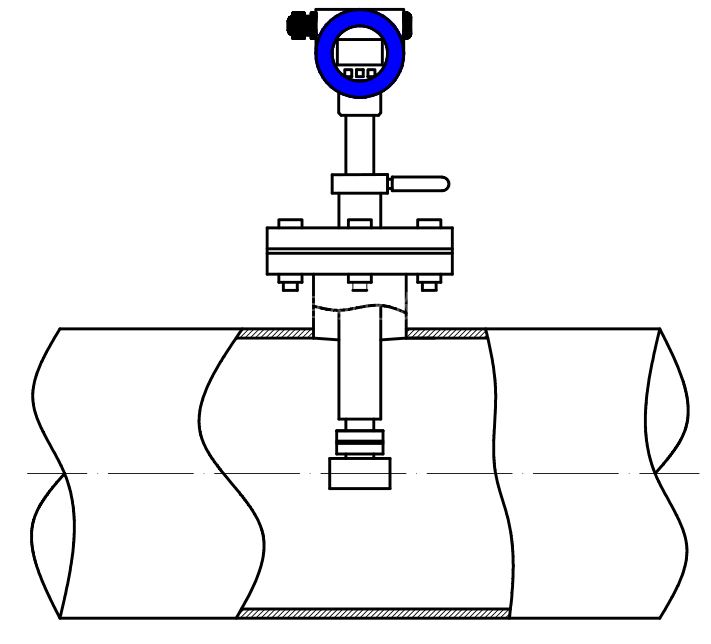

    2、插入式涡街流量仪表安装
    （1）在管道上用气焊开一个略小于φ100mm的圆孔，并把圆孔周围毛刺清除干净，
    保证测头旋转流利。
    （2）在管道圆孔处焊上厂家提供的法兰，要求法兰轴线与管道轴线垂直。
    （3）将球阀及传感器安装在焊接好的法兰上。
    （4）调节丝杠，使插入深度符合要求（保证测头中心轴线和管道中心轴线重合），流体
    流向必须与方向标上的指示箭头保持一致。
    （5）均匀拧紧压盖上的螺丝。(注：压盖松紧程度决定仪表的密封程度和丝杠能否旋动)
    （6）检查各环节是否完成好，慢慢打开阀门观察是否有泄漏（需特别注意人身安全）
    若有泄露请重复上一步骤。
    工况体积流量范围表
    流量计的口径选型很重要，要遵循一些原则进行选择，口径选择：被测介质的*大流量、
    常用流量、*小流量；*高压力、常用压力、*小压力；*高温度、常用温度、*低温
    度；流量测量是否处于仪表的*佳工作范围（即上限流量的1/2~2/3处）

    仪表口径
    (mm)    		 液体 气体/蒸汽
    测量范围
    (m3/h)    		 输出频率范围
    (Hz)    		 测量范围
    (m3/h)    		 输出频率范围
    (Hz)
    20 1~7 37~260 6~30 226~1130
    25 1.6~10 32~214 9~55 190~1178
    32 2.1~15 17~150 15~130 150~1296
    40 2.5~25 13~130 22~200 115~1011
    50 3.5~35 9~93 36~320 96~854
    65 6.5~68 8~82 50~480 61~583
    80 10~100 6~65 75~628 45~402
    100 15~150 5~50 130~1100 43~367
    125 27~275 5~47 200~1700 33~290
    150 40~350 4~33 280~2240 27~221
    200 80~650 3~26 580~4200 24~167
    250 120~950 3~19 970~5500 20~112
    300 180~1800 2~22 1460~8000 17~95
    (400) 180～3000 5.6～87 2750～27000 85～880
    (500) 300～4500 5.6～88 4300～43000 85～880
    (600) 450～6500 5.7～89 6100～61000 85～880
    (800) 750～10000 5.7～88 11000～110000 85～880
    (1000) 1200～17000 5.8～88 17000～170000 85～880
    注：表中(400)～(1000)口径为插入式
