温控仪XSW单通道热工表数显表W系列工厂直供原装
温控仪XSW单通道热工表数显表W系列工厂直供原装
| 品牌：原装 | 型号：工厂直供 | 加工定制：是 | ||||
| 开孔尺寸：45*45 mm | 安装型式：卡装 | 控制模式：上下限 | ||||
| 测温误差：0.2% | 输出信号：4-20 mA | 工作电压：220 V | ||||
| 外形尺寸：48*48 mm | 重量：0.36 Kg |
产品特性：XSW数显表,XSW显示表,XSW温度控制器,XSW温控表
产品简介：品牌:原装 ;型号:工厂直供 ;加工定制:是 ;开孔尺寸:45*45 mm;安装型式:卡装 ;控制模式:上下限 ;测温误差:0.2% ;输出信号:4-20 mA;工作电压:220 V;外形尺寸:48*48 mm;重量:0.36 Kg
天津德米尔自动化设备有限公司
详细介绍：

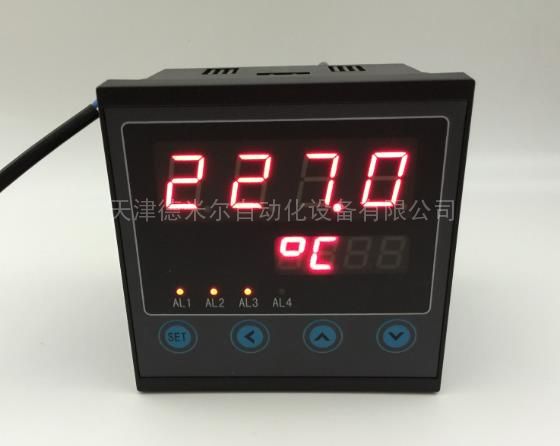

温控仪XSW单通道热工表数显表W系列
产品简介
天津德米尔精品系列产品 单通道热工表W系列XSW，采用新一代高效率电源芯片，具有电磁兼容三级的超强抗干扰能力，使用寿命长，故障率低，性价比高，质保3年。单通道热工表与各类传感器配合，完成温度、压力、液/物位等物理量的测量、变换、显示和控制。
技术参数
注①：同时需要变送和通讯功能时：
a) A、B尺寸可以直接选型规格为A*MS*，功能加价为变送和通讯加价之和（如：市场功能加价为：400元）；
b) C尺寸受端子数限制，不能有外供及第4报警；
c) D尺寸受端子数限制，不能有外供及第3报警；
d) E尺寸受端子数限制，不能有报警； 注②：XSW输入信号及量程范围对照表：

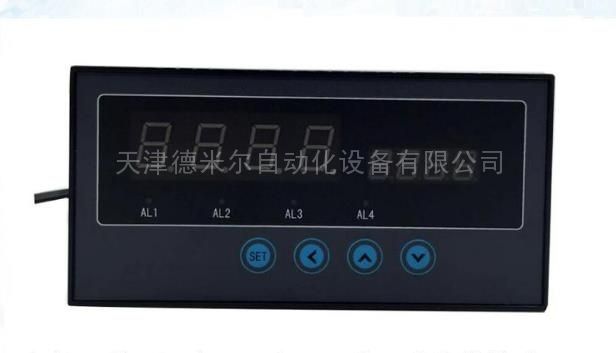

温控仪XSW单通道热工表数显表W系列
非常荣幸惠选我公司产品，承蒙各位老板的厚爱照顾
更多公司产品详细资料，请关注我公司微信号码
天津德米尔官方网站：www.demyer.cn
天津德米尔自动化设备有限公司，恭祝您工作顺利，阖家幸福！
产品简介
天津德米尔精品系列产品 单通道热工表W系列XSW，采用新一代高效率电源芯片，具有电磁兼容三级的超强抗干扰能力，使用寿命长，故障率低，性价比高，质保3年。单通道热工表与各类传感器配合，完成温度、压力、液/物位等物理量的测量、变换、显示和控制。
- 0.2级精度，测控速度每秒10次，显示范围-1999～9999。
- 双四位数码管显示（主显示+第二显示），其中第二显示可供显示工程量单位、报警值等信息。
- 模拟量输入，通过设置选择。
- 可选配1～4点报警输出。10种报警方式：测量值上（下）限、偏差上（下）限、偏差绝对值上（下）限、故障报警七种基本报警方式和待机上（下）限、待机偏差上（下）限。
- 10段折线修正功能。
- 可选配通讯、变送。
- E尺寸安装方式：分盘装和导轨安装二种方式。
| 内容 | 代码说明 | ||||||||
| XSW- | 双4位LED显示，模拟量输入，0.2级显示精度，每秒10次测控速度； | ||||||||
| 外形 尺寸 |
AH | 160×80×125mm横式 开孔尺寸：152×76 | |||||||
| AS | 80×160×125mm 竖式 开孔尺寸：152×76 | ||||||||
| B | 96×96× 76mm 开孔尺寸：92×92 | ||||||||
| CH | 96×48× 82mm 横式 开孔尺寸：92×45 | ||||||||
| CS | 48×96× 82mm 竖式 开孔尺寸：92×45 | ||||||||
| D | 72×72× 75mm 开孔尺寸：68×68 | ||||||||
| E | 48×48×88mm (盘装) 48×55×109mm (导轨安装) 开孔尺寸：45.5×45.5 （限盘装） | ||||||||
| 报警（选件） （250V AC/3A，阻性负载） |
限A | T1～T4 | 1～4点报警继电器输出，均为常开+常闭双触点 | ||||||
| 限B | T1～T2 | 1～2点报警继电器输出，均为常开+常闭双触点 | |||||||
| T3～T4 | 3～4点报警继电器输出，均为单常开触点 | ||||||||
| 限C | T1～T2 | 1～2点报警继电器输出，均为常开+常闭双触点 | |||||||
| T3 | 3点报警继电器输出，均为单常开触点 | ||||||||
| T4 | 4点报警继电器输出，前3点为单常开触点，第4点为常开+常闭双触点。 选择此型号时，不能选择外供电源； |
||||||||
| 限D | T1～T2 | 1～2点报警继电器输出，1点常开+常闭双触点；1点单常开触点 | |||||||
| T3 | 3点报警继电器输出，1点为常开+常闭双触点，另外2点为单常开触点。 选择此型号时，不能选择外供电源； |
||||||||
| 限E | T1～T2 | 1～2点报警继电器输出，均为单常开触点。选择此型号时，不能再选择变送或通讯； | |||||||
| 外供电源（选件） | B1 | 24V±5% 50mA以下 | |||||||
| B2 | 12V±5% 50mA以下 | ||||||||
| 变送（选件）（分辨率：1/3000；负载能力：600Ω）；通讯（选件）（通过参数可选：Modbus-RTU或TC-ASCII协议）（通讯地址：0～99） 详见：注① |
A1 | 电流输出（4～20）mA、（0～10）mA、（0～20）mA。 |
|||||||
| A2 | 电压输出（1～5）V、（0～5）V | ||||||||
| A3 | 电压输出（0～10）V | ||||||||
| MS1 | RS232接口 （仅限AH、AS、B尺寸） | ||||||||
| MS2 | RS485接口 | ||||||||
| 电源规格 | V0 | 100～240V AC 50/60 Hz | |||||||
| V1 | 10～24V AC 50/60 Hz；10～24V DC | ||||||||
| 安装方式 (仅限E尺寸必选，其它尺寸无需选择此项) |
—AP | 盘装 （仅限E尺寸） | |||||||
| —AD | 导轨安装 （仅限E尺寸） | ||||||||
a) A、B尺寸可以直接选型规格为A*MS*，功能加价为变送和通讯加价之和（如：市场功能加价为：400元）；
b) C尺寸受端子数限制，不能有外供及第4报警；
c) D尺寸受端子数限制，不能有外供及第3报警；
d) E尺寸受端子数限制，不能有报警； 注②：XSW输入信号及量程范围对照表：
| 输入信号 | 量程范围 | 输入信号 | 量程范围 | 输入信号 | 量程范围 | 输入信号 | 量程范围 |
| Pt100 | -200~850℃ | G53 | -50~150℃ | N | -270~1300℃ | 钨5-钨铼26 | 0~2310℃ |
| cu100 | -50~150℃ | K | -270~1372℃ | E | -270~1000℃ | 直流电流 | 0~10mA，0~20mA |
| cu50 | -50~150℃ | S | -50~1768℃ | J | -210~1200℃ | 4~20mA | |
| BA1 | -200~650℃ | R | -50~1768℃ | T | -270~400℃ | 毫伏 | 0~5V，1~5V |
| BA2 | -200~650℃ | B | 250~1820℃ | 钨铼3-钨铼25 | 0~2310℃ | 毫伏 | -100~100mV |
