除尘过滤器阻力差压声光报警装置应用说明
2021-01-16
检测过滤器进风口和出风口两侧压力差值,达到一定阻力值,提醒用户及时清理或者更换过滤网
天津德米尔自动化设备有限公司D366差压传感器声光报警装置,由D366差压传感器和DMECH6智能数显控制仪以及声光报警器三种产品构成,结构简单,操作方便,测量准确,广泛应用于环保除尘设备领域

使用目的
检测过滤器进风口和出风口两侧压力差值,达到一定阻力值,提醒用户及时清理或者更换过滤网。

操作方法
准备D366差压传感器、DMECH6数显控制、声光报警器一套,以及软管若干,
在除尘器过滤网前端进风口和后端出风口开孔,裁好两段适合长度软管,安装于过滤网前端和后端。其中,前端安装方法为软管一端插入进风口开好的圆孔,另外一端插入D366差压传感器高压端宝塔嘴,后端安装方法同前端一样,然后将二线制D366差压传感器的红黑两根线分别接入DMECH6数显控制仪接线端子4(红线)和端子2(黑线),控制仪9和10接入220V电源,控制仪端子12和13串入声光报警器(需单独提供电源串入组成回路),此时声光报警装置安装完毕,带技术人员根据现场情况,设置好数显控制仪参数即可使用。如现场需要远传信号接入PLC或DCS系统,可选配控制仪配上变送输出功能,即可实现远程传输控制。

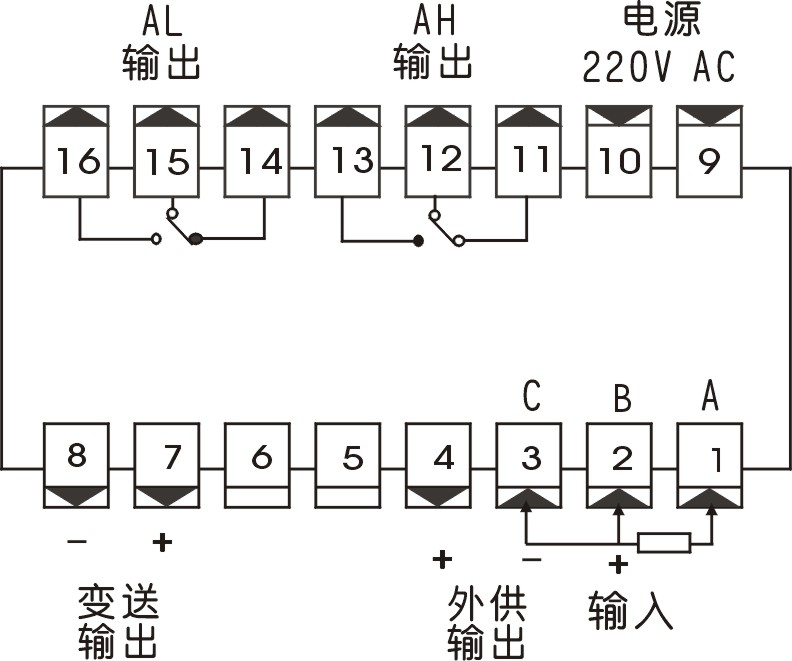

接线图

端子9,10 →电源(220V)
端子4, 2  →D366差压传感器(红线接4,黑线接2)
端子12, 13 →D366SG声光报警器(220V)
端子7,   8 →PLC系统 / DCS系统 / 变频器(4-20mA)(选配)

说明:天津德米尔D366差压传感器/D366+DMECH6差压控制报警系统,在出厂前均经过严格的测试和标定。可测量差压表压(静压)和负压,并将压力信号转换为相应的直流电信号,输出为4-20mA,0-5VDC,0-10VDC以及RS485信号,也可以特制为其他可能的输出形式
